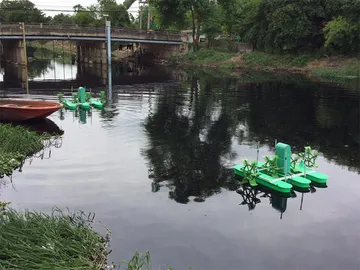

PADDLE WHEEL

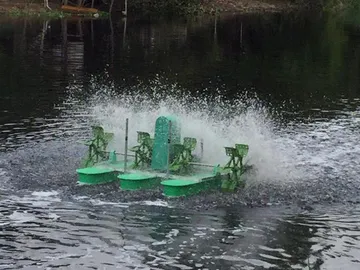

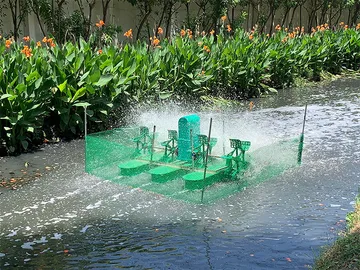

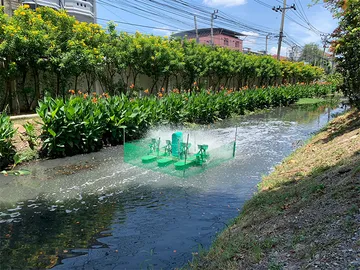

มอเตอร์ของเครื่องจะขับเคลื่อนให้ใบพัดหมุนและตีน้ำที่ผิวน้ำ ซึ่งจะทำให้เกิดการเติมอากาศในแนวระนาบและเกิดการกวนน้ำ โดยฟองอากาศเล็กๆ ที่เกิดจากการตีน้ำ ซึ่งมีผลเพิ่มค่าอ๊อกซิเจนละลายน้ำให้มากขึ้น ซึ่งเหมาะสำหรับระบบบำบัดน้ำเสียแบบบ่อกึ่งธรรมชาติ (FACULTATIVE POND) ฟาร์มกุ้ง เป็นต้น

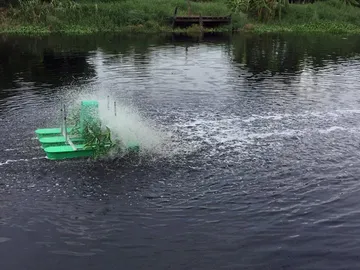

An eletric motor driven propellers splashing water, aspirating aerator in horizontal flow to complete mix the water surface and below the water surface to create the bubble for highly D.O. level and biological action. thus the results B.O.D. certainly drop and enhancing water treatment, especially supply in facultative pond.

Model	Description	Phase(s)	Motor		Oxygen Transfer Rate	Working Depth mm. (min-max)
Model	Description	Phase(s)	HP	RPM	Kg O2/d	Working Depth mm. (min-max)
PADD 002/2	Two Paddle Wheels	Single	2	100	72	200-500
PADD 002/2	Two Paddle Wheels	Three	2	100	72	200-500
PADD 002/4	Four Paddle Wheels	Single	2	100	72	200-500
PADD 002/4	Four Paddle Wheels	Three	2	100	72	200-500

คุณสมบัติ

มอเตอร์ (MOTOR) มอเตอร์ขนาด 2 แรงม้าใช้ไฟฟ้า 3 PHASE 380V.1.450RPM, มอเตอร์ขนาด 2 แรงม้าใช้ไฟฟ้า 1 PHASE 380V.1.450RPM หรือมาตรฐานเทียบเท่า

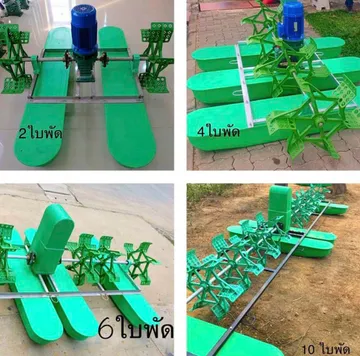

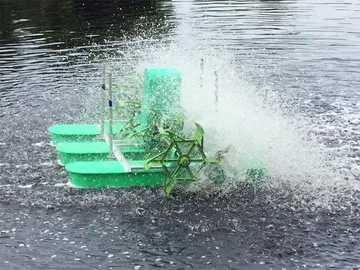

ใบพัด (PROPELLER) มี 4 วง วงละ 6 ใบพาย, 8 ใบพาย ใบพัดพลาสติก ทำจาก HIGH DENSITY POLYETHYLENE ใบพายจะตีลงน้ำประมาณ 7 ซม.
ตุ๊กตารับเพลา แท่นเพลาทำจาก POLYETHYLENE พร้อมปลอกรองเพลาเป็นยางผสม ทนแรงเสียดทาน มีรูใส่แกนเพลาสเตนเลส ง่ายในการถอดเปลี่ยน
ทุ่นลอย (FLOAT) ประกอบด้วย 3 ลำ ทำจาก POLYETHYLENE ขนาดกว้าง 31.5 ซม. x ยาว 173.5 ซม. X สูง 21 ซม.
แกนเพลาและแท่น ทำจาก STAINLESS STEEL
แกนเพลาและแท่น ทำจาก POLYETHYLENE หรือ STAINLESS STEEL
เกียร์ทด (GEAR) เสื้อเกียร์เป็นเหล็กหล่อ แข็งแรง ทนทาน ภายในประกอบด้วยเฟืองหนอน (WORM GEAR) ทำจากทองเหลืองบรอนซ์พิเศษ เกลียวหนอน (WORM) ทำจากเหล็ก เกรดญี่ปุ่นผ่านการชุบผิวแข็ง ให้อัตราทด 1:14 ชิ้นส่วน มาตรฐานมีอะไหล่ที่สามารถเปลี่ยนได้
ความกว้างของเครื่องมือประกอบเข้าชุด 200 ซม.

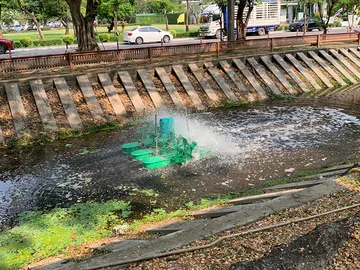

ขนาดความเหมาะสมของบ่อ
9.1 ใช้ได้กับบ่อลึกตั้งแต่ 1 เมตร และหน้ากว้างตั้งแต่ 2.50 เมตรขึ้นไป ถ้าหน้ากว้างของบ่อต่ำกว่า 6 เมตร ขอแนะนำให้ใช้กับใบพัดพลาสติกเพื่อความปลอดภัย

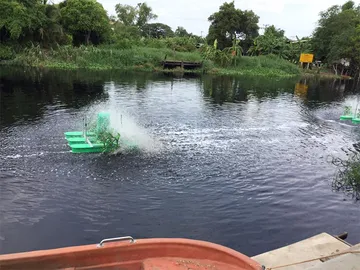

9.2 เครื่องจะตีผิวน้ำไปข้างหน้าได้ยาวประมาณ 20 เมตร ให้วางเครื่องถัดไป ทุกๆระยะ 20 เมตร

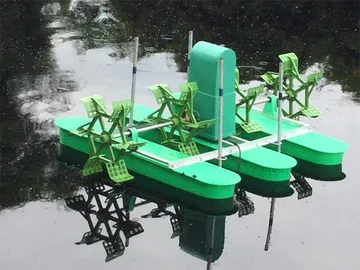

ส่วนประกอบ
1. ตุ๊กตารับเพลา	2 ตัว
2. แกนเพลาสเตนเลส	2 ตัว
3. เกียร์ทด	1 ตัว
4.แท่นสเตนเลส 4 ใบพัด พร้อมติดหูใช้ในการยึด	1 ตัว
5. มอเตอร์ 2 แรงม้า 380 โวลท์ ไฟ 3 สายและ 220 โวลท์ ไฟ 2 สาย พร้อมหน้าแปลน	1 ชุด
6. ทุ่นลอยพีอี	3 ลำ
7. ฝาครอบมอเตอร์เกียร์พีอี	1 ใบ
8. ใบพัดพลาสติก 6 แฉก หรือ 8 แฉก	4 วง
9. ยางพร้อมยอยพร้อมน็อต	2 ชุด

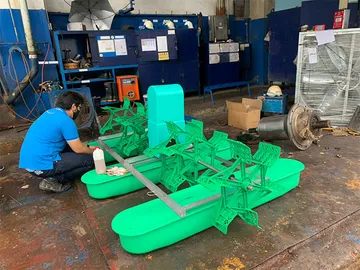

วิธีประกอบ

นำทุ่นมาตั้งเรียง 3 ลำ (Set 3 floats stand in orderly.)
นำแท่น STL มาประกอบติดกับทุ่น โดยยึดน็อตให้แน่น (ใช้น็อต 12 ชุด) (PUT STL frame fit together with floats by nuts. (use 12 pcs. Of nuts.))
นำตุ๊กตามาประกอบกับแท่น (ใช้น็อต 4 ตัว) (Put the bush together with frame. (use 4 pcs. Of nuts.))
ยกมอเตอร์เคียร์ขึ้นตั้งตรงกลางให้ได้ศูนย์ กับตุ๊กตา (ใช้น๊อด 4 ตัว) (Set gear motor stand in the middle and properly to bush. (use 4 pcs. Of nuts.))
นำยางยอยครบชุดประกบกับเพลาเกียร์ 2 ช้าง ให้แน่น (Stick all set of coupling rubber with 2 side of shaft gear tightly.)
นำใบพัดสวมเข้าไปในเพลา STL 2 เส้น และ ให้ใบพัดกวักน้ำไปตามลูกศรของเกียร์ (Put 2 paddles into STL shaft, let the paddle scoop water to gear arrow direction.)
ยึดน็อตให้แน่นหมดทุกตัว (Screw all nuts tightly.)

วิธีการใช้งาน

ก่อนเดินเครื่องควรเติมน้ำมันเกียร์ เบอร์ 140 ปริมาณ 1.5 L ต่อชุด
ไฟที่ใช้กับเครื่องควรเป็นไฟ 2 สาย 220 โวลท์ หรือ ไฟ 3 สาย 380 โวลท์

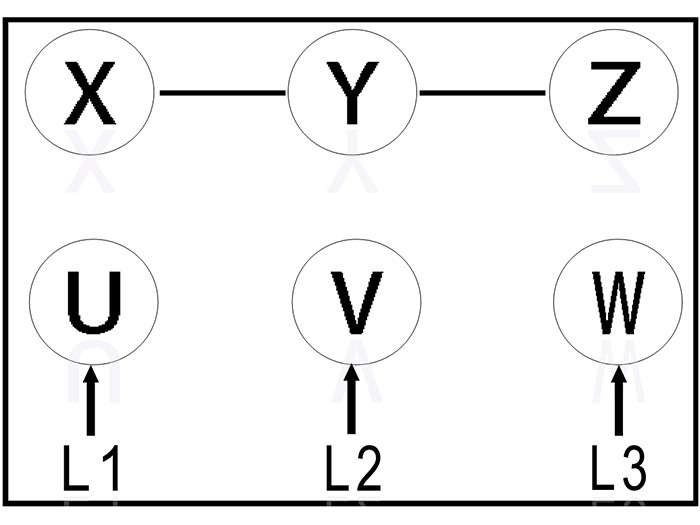

การต่อสายไฟ สำหรับไฟ 3 สาย สำหรับไฟ 3 สาย 380 โวลท์ ให้ต่อแบบ Y

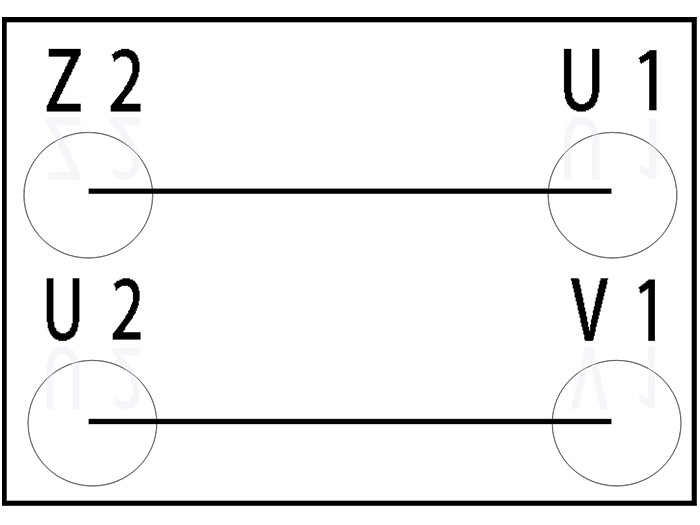

รูปการต่อสายไฟเข้าขั้วมอเตอร์

สำหรับไฟ 2 สาย 220 โวลท์

การเดินสายไฟเข้าตัวเครื่อง และตู้ควบคุม ควรกระทำโดยช่างไฟฟ้าที่ชำนาญโดยเฉพาะ เพื่อใช้งานให้ถูกกับขนาดของมอเตอร์ อันเป็นการลดการสูญเสียเนื่องจากมอเตอร์ไหม้

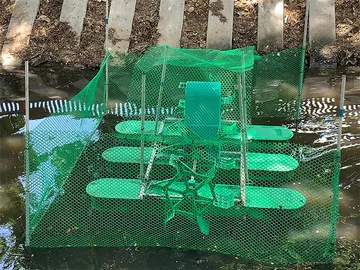

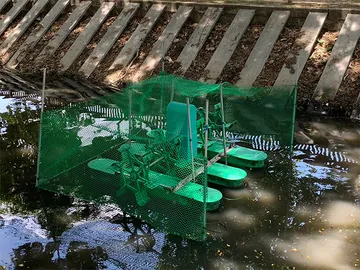

การติดตั้งเครื่องที่ง่ายที่สุดให้อยู่กับหลัก ความยาวของหลักขึ้นอยู่กับความลึกของบ่อ
การเปิดเครื่องไม่ควรเปิดเครื่องทำงานบนบกเนื่องจากจะทำให้ใบพัดหักได้

หมายเหตุ : L1,L2,L3 เป็นแหล่งจ่ายไฟเข้ามอเตอร์

ข้อควรระวัง และการบำรุงรักษาเกียร์ทด

ถ่ายเปลี่ยนน้ำมันเกียร์ครั้งแรก หลังจากใช้งานแล้ว 60 วัน และทุกๆ 3-4 เดือนในครั้งต่อๆไป
ใช้น้ำมันเกียร์ เบอร์ 140 เติมประมาณ 1.5 L
อย่าปล่อยให้น้ำมันเกียร์แห้งหรือน้อยเกินไป เนื่องจากจะทำให้เฟืองภายในเสียก่อนเวลาอันควร
ให้เกียร์ทดรอบหมุนตามลูกศรชี้ หากหมุนย้อนศรจะทำให้ลูกปืนชำรุดง่าย
การทำงานของเกียร์ทด ควรทำงานประมาณ 4 ชม. พัก ครึ่งถึง 1 ชม.เพื่อยืดอายุการใช้งานของตัวเกียร์ทด

ข้อควรป้องกันมอเตอร์ไฟฟ้าไหม้

ก่อนติดเครื่องควรวัดกระแสไฟฟ้าว่ามาเต็มหรือไม่
ควรติดสวิทซ์ป้องกันไฟฟ้าตก หรือจ่ายมาแรงเกิน สวิทซ์จะตัดไฟเอง
สายไฟควรใช้ขนาดใหญ่ และไม่ควรเดินสายไฟไปไกลเกิน 200 เมตร
เมื่อเครื่องติดแล้ว ควรวัดปริมาณแอมป์ ว่าเครื่องกินไฟกี่แอมป์ ต้องไม่เกินปริมาณแอมป์ที่ระบุไว้ข้างมอเตอร์ (มากที่สุด 80 - 85)
ในกรณีที่มอเตอร์ 2 แรง 2 สายไฟ 220 โวลท์ จำเป็น จะต้องติดตั้งตัว Phase Protection ไว้ภายในตู้ สำหรับป้องกันไฟตก ไฟเกิน ไฟมาไม่ครบ Phase เพื่อป้องกันมอเตอร์ไหม้
